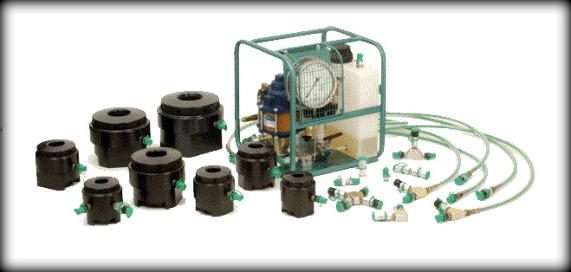

Die hydraulische Schraubenspannvorrichtung wird über das überstehende Gewinde aufgeschraubt. Ein Hydraulikaggreget bringt den erforderlichen Druck auf und längt den Bolzen. Auf diese Weise wird der Schraubenbolzen ohne Torsion und Reibung gelängt. Nach erreichen des erforderlichen Druckes wird die Mutter einfach von Hand beigedreht. Bei der Vorspanntechnik werden grosse Schrauben bis M 100 sehr schnell und wiederholbar vorgespannt. Diese Vorspanntechnik kommt immer dann zum Einsatz wenn Flansche auf schnelle Art und Weise, Dicht verschlossen werden müssen.
Unsere 1.500 Bar Werkzeuge kommen dort zum Einsatz, wo der Platz eng ist.
Tool No. Bolzengrösse in mm Bolzengrösse in inch mind. Bolzenüberstand über Flansch in mm Hub in mm Hydraulische Druckfläche in mm2 Max.Vor-spannkraft in KN Aussen-durchmesser in mm Mindest- abstand in mm
21 M 20 3/4 53 12 1555 233 73 145
M 22 7/8 53
M 24 1 62
M 27 1 1/8 62
22 M 30 73 15 2884 433 108 175
M 33 1 1/4 73
M 36 1 3/8 81
M 39 1 1/2 83
23 M 42 1 5/8 93 15 5271 791 136 200
M 45 1 3/4 96
M 48 1 7/8 101
M 52 2 104
24 M 56 2 1/4 123 15 8445 1.267 172 230
M 64 2 1/2 129
25 M 72 2 3/4 150 15 12197 1.830 200 255
M 76 3 154
26 M 80 3 1/4 176 15 16682 2.502 235 288
M 90 3 1/2 185
27 M 95 3 3/4 191 15 17530 2.629 245 320
M 100 4 197
